BMB-ZJC微机型绝缘监察装置是我公司针对电力直流系统开发的绝缘状况及馈线开关状态在线监测设备，可实现直流系统母线对地电压、正(负)母线对地绝缘电阻、交流串入电压和支路对地单边、双边、平衡、不平衡绝缘电阻测量，绝缘下降时，报警并将告警信息上传至上位机，开关状态检测、显示、报警、故障信息上传等功能；支持本地显示。本装置性能可靠，功能完善，人机界面友好，广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
1.1 系统组成
|
设备名称 |
规格型号 |
功能简述 |
|
监控主机 |
BMB-ZJC |
蓝色240*64点阵LCD， 按键式监控器 |
|
绝缘检测模块 |
BMB-JYJC-64 |
检测2段母线绝缘，64路支路绝缘 |
|
绝缘检测模块 |
BMB-JYJC-32 |
检测2段母线绝缘，32路支路绝缘 |
|
开关量模块 |
BMB-KGL-64 |
检测64路开关量输入，8路开关量输出（选配） |
监控主机管理所有的BMB-JYJC绝缘检测模块模块、BMB-KGL开关量模块。从机采集本地BMB-JYJC绝缘检测模块、BMB-KGL开关量模块的信息
1.2 功能简介

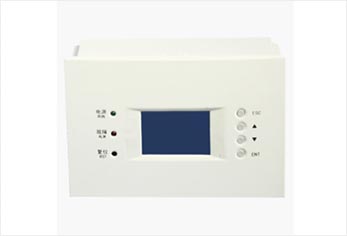

1、BMB-ZJC 监控主机
显示器采用240*64图形点阵、蓝色背光LCD。
汉字菜单显示,按键式操作，可方便设置参数和查询信息。
上位机通信接口RS485、RS232；通信协议CDT、MODBUS。
实时时钟显示，断电后时钟正常运行。
可存储200条历史故障、30条当前故障，断电后信息不丢失。
支持中英文界面显示。
2、 BMB-JYJC-64 绝缘检测模块
检测2段母线绝缘。
检测64路支路绝缘。
3、 BMB-JYJC-32 绝缘检测模块
检测2段母线绝缘。
检测32路支路绝缘。
4、 BMB-KGL-64开关量模块
检测64路开关量输入。
8路开关量输出。
1.3 使用环境
环境温度不低于-5℃，不高于+40℃，设备存储的环境温度允许为-10℃~+60℃。
环境最大相对湿度不超过90%（环境温度25℃）。
运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。
在室内场合下使用。
如有特殊要求请在定货时提出，以保证本产品能够可靠运行。
1.4 配置型号说明：
监测最大路数：Ⅰ型：32路、Ⅱ型：64路、Ⅲ型：96路、 Ⅳ型128路等
